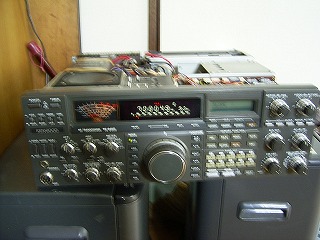

今度はTS-940Sが来ました、送信不良

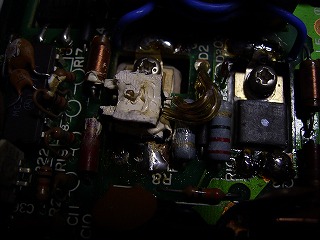

LPFユニットの焼損、ドライバーMRF485

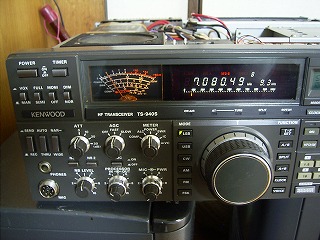

TS−940Sですが、受信は何とか聞こえる程度

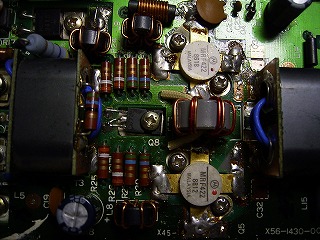

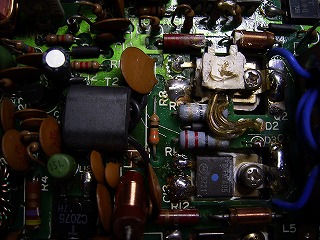

ドライブのMRF485は焼けてます、

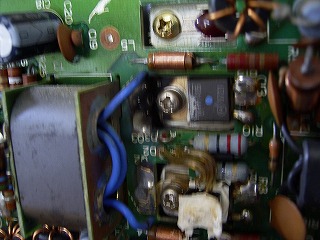

フィルタ基盤も焼けてます、くさいです

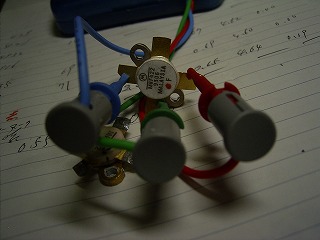

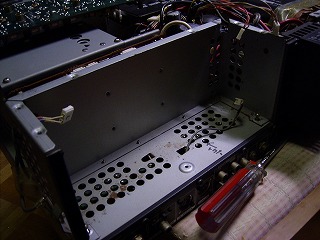

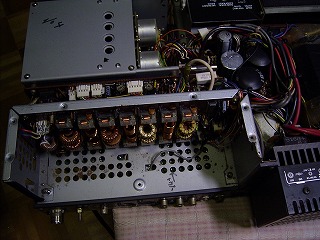

ファイナルを外して、TRチェッカーでテストです

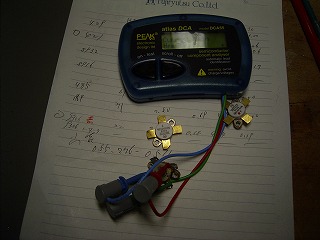

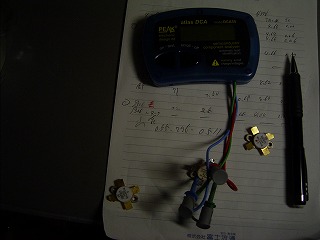

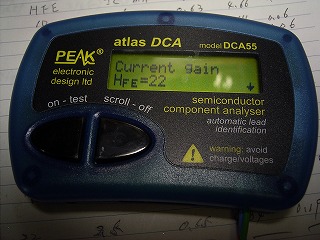

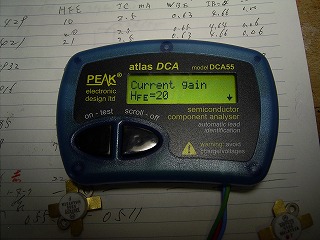

Hfeを20の物と22で、ペアマッチに近いところに合わせます
E・B・Cを自動的に判別します
ファイナルを外したあとにシリコンを塗布します
MRF485を外しましたが、意外と生きていました、
MRF485を再度取り付け、ファイナルもベストマッチの物に替えました

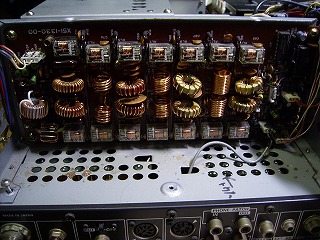

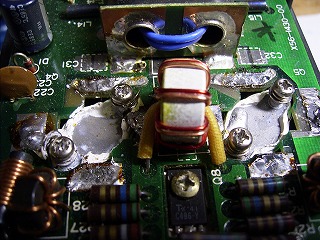

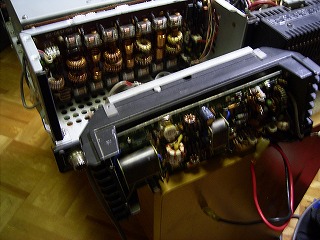

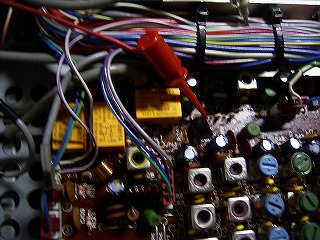

問題のフィルタ基盤です、手持ちの修理した基盤に取り替えました、焼けたのは部品取りです

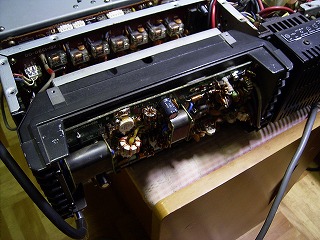

いよいよファイナルの取り付けです、慎重に取り付けです

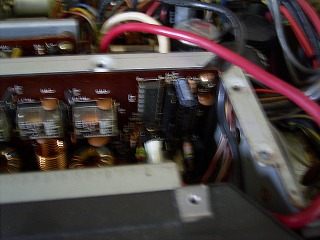

駄目です、RF基盤からの、RF信号が出てきません、これではファイナルをドライブできません、アレーおかしい リレー
までは信号が来ています。どうもDRVからの端子から、RF出ない

XVR端子が、マイクのトークスッチ押しても、HI(1)にならない LOである、HIにならないと、リレーが戻らなく、RF信号が出てこない。

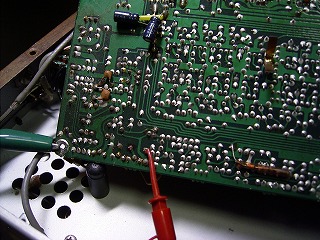

やはり、LPFユニットのXVR端子だ、、、、、掃除、掃除   お陰でやっと出てきた。。。。
今度はファイナルまで、やっとパワーが出てきました、、、、ああああ、出過ぎ 130W 今日はここまで
次は、バイアスを調整します。

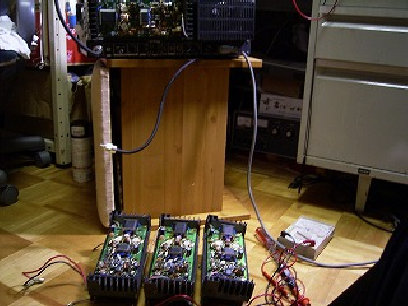

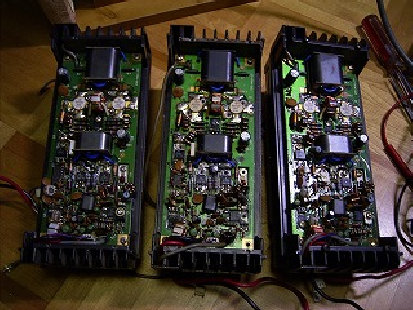

予備のファイナル基盤です。使えるのは直した1台をいれて、計3台です、、、部品取りが1台あります
21.05.26

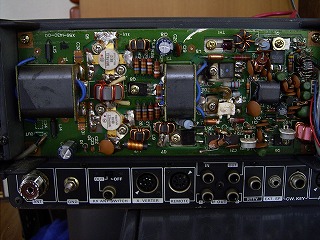

ファイナル基盤の調整です

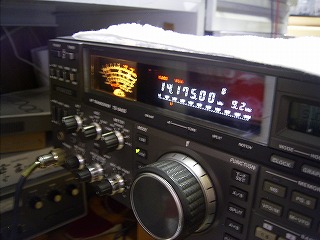

14.175MHZ、USBにあわせます

マイクゲイン最小にします

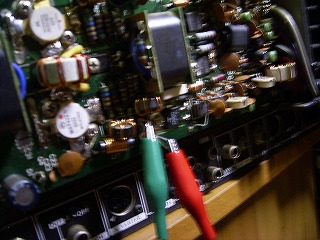

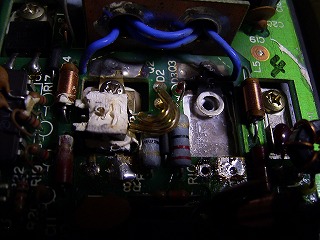

ハンダコテで、L7を外し、電流計のマイナスをL7に接続、+を基盤側に

調整後もとに戻します。

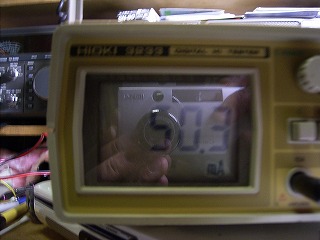

電流計の50mAにVR2を併せて完了
まずバイアスの調整です、気をつけないと駄目になります。

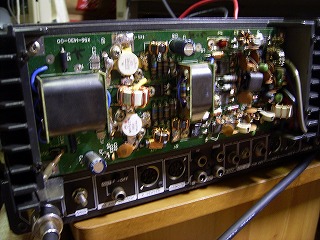

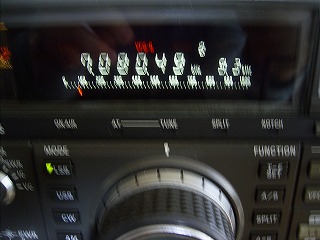

LPFユニットが焼けて、ファイナル基盤も焼けたTS-940Sが何とか、動き出しました、

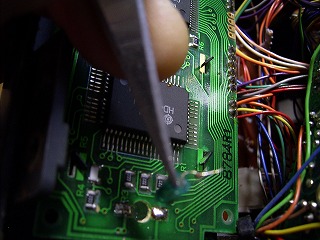

後はサブディスプレーとメータのランプ取り替え、基盤の欠けたところの修理、メーター

の0調整、パワー調整、まだ残ってます。
21.5.28
購入時の状況 21.05.14日現在

@受信は何とか聞こえる程度
Aメーター照明が一部消えている
Bフィルタ基盤焼損
Cファイナル基盤 ドライバーMRF485 焦げている
D送信不良
サブディスプレーのランプ切れ

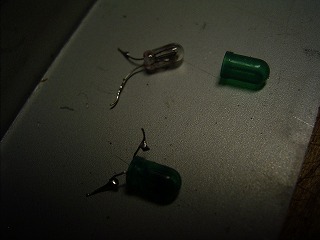

3mm径です 9Vかな

青いゴムのカバーが覆います。

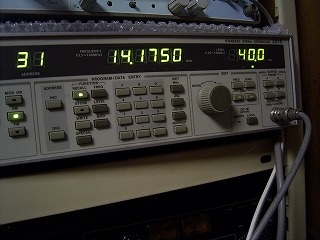

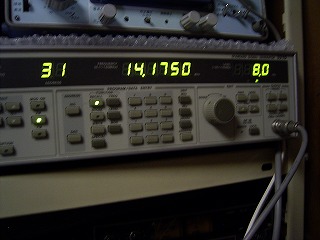

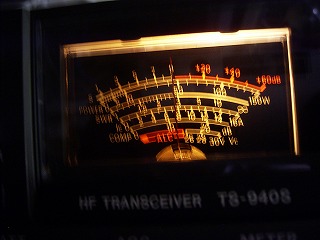

 8dB SG入力でS1になるように、 IF基盤のVR2で、Sメータを1に調整。
 40dB SG入力でS9になるように、IF基盤のVR4で、Sメータを9Sに調整。
21.05.28
