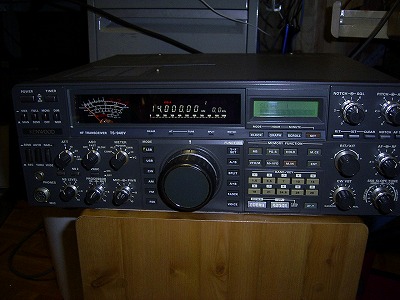

TS-940Vが来ました、送受不良でしたが、
８／１９に修理完了しました。

電源は入りますのが救いです、

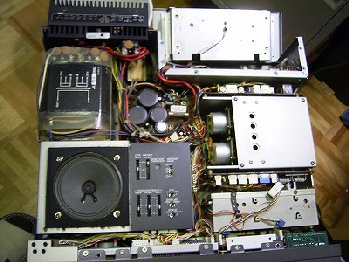

ホコリが多いです、やはりRIG良い環境でないといけません

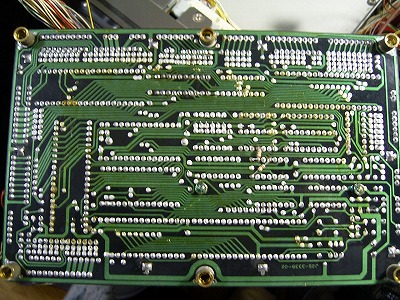

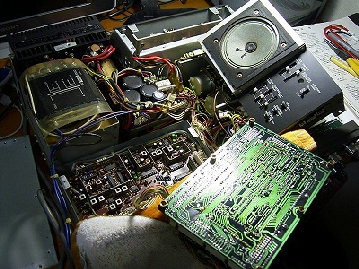

デジタルA基盤なんですが、良くないですハンダが・・・・
色が変わってます、あとコネクター部洗浄しないといけません。

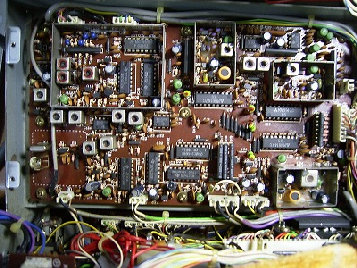

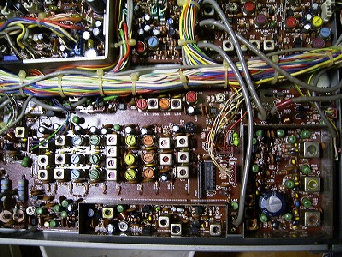

PLL基盤ですが、意外と綺麗です、だとすると部品が駄目かな、コネクターとか「簡単な作業」で終わればよいが。


楽しみが増えます。安い買い物です、頭の体操になります。


２１年５／１１の週には、TS-940Sのぼろぼろがきます。

合体して、動けば儲けもの、動かなくても、遊べます。

故障状態

�@送受不良
�A表示に．．．．．．になる
�Bサブディスプレーの表示が不安定

状態

�@電源は入る
�A基盤は比較的綺麗
�B直せばまだ使える

オプションのフィルター類は無し、

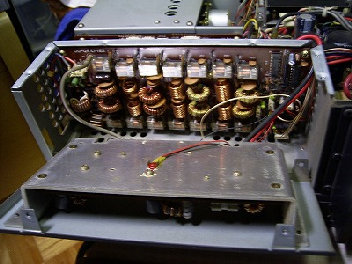

ローパス部分ですが、状態はままです

修理開始　２１．５．１０

　２１．５．１３

気合いを入れて直し始め３日目です

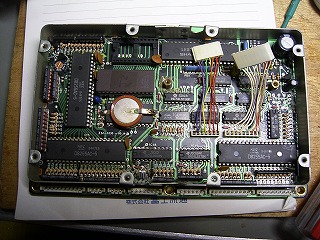

ボタン電池が腐っている。

ボタン電池を新しくする、もう手持ちにありません

IC-8　１６ピン　４６．２０１MHｚかPLL基盤は手持ちの者に替えてみる

コードも弱っている、元からチョンです。

４２１．０５．１３現在
受信音は聞こえてきた、AGCがきかない、全体的に感度低下がある。

表示の．．．．．アンロックしなくなった、PLL基盤かな、IC８　MN６１４７はもう製造してないし。

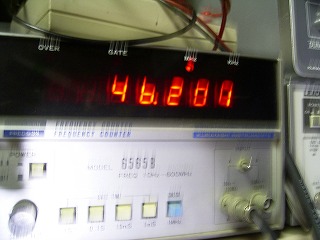

IC8のピン１６には正常の電圧の１．８Vは出ている、周波数も４６．２０１MHｚ

一応PLLをハンダ処理をする

デジタルA基盤もハンダをもる、電池取り替え

TS-940Sはこちらです　２１．０５．２６

修理完了　２１．８．１９

IF基盤AGC不良
ファイナル基盤　ヒューズ断線
MRF４８５　破損　取り替え

赤円内　ファイナル基盤　ヒューズ断線

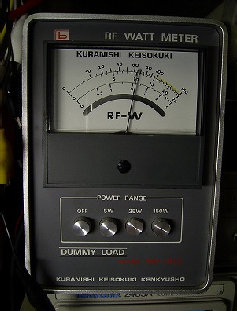

ファイナル基盤　ヒューズ交換後パワーは１０W

サブディスプレーのバックアップ電池を取り替えました、時計も正常になりました。

Q3　MRF４８５　破損　取り替え
