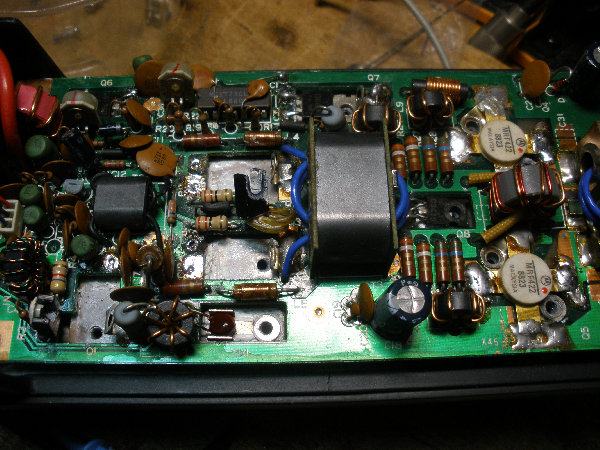

ＴＳ−９４０Ｓ用ファイナル基盤　修理　
　　　　　　　29.03.29

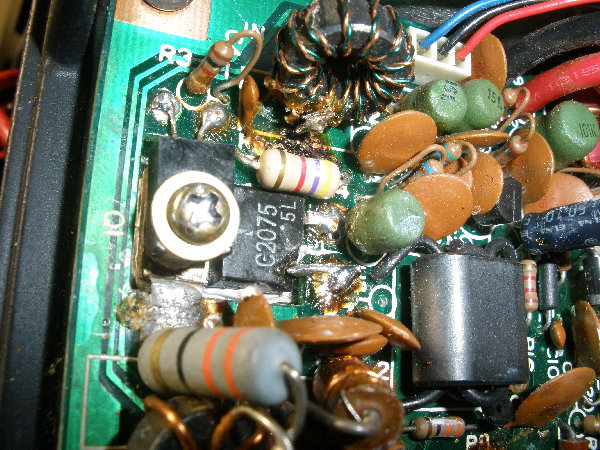

症状　�@Ｑ1　コレクターとエミッターが短絡
　　　　�A抵抗　47Ω　焼損

原因　�@RFC断絶　Q1のベースに1.7Vが掛からない。

MRF485は無事でした。

Ｑ1の2ＳＣ2075が飛ぶのは珍しいことです、

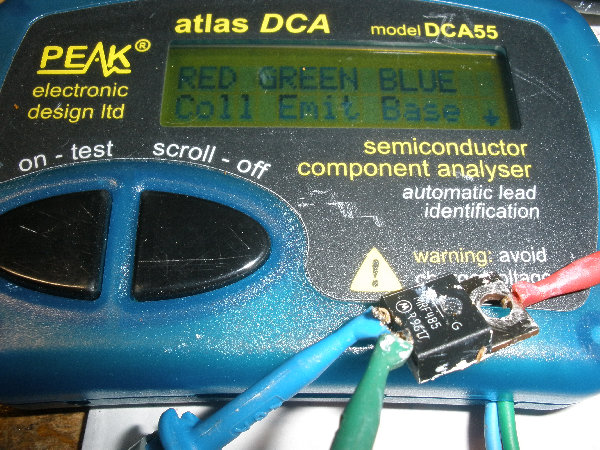

2ＳＣ2075はもう無いので、2ＳＣ2078を使いました

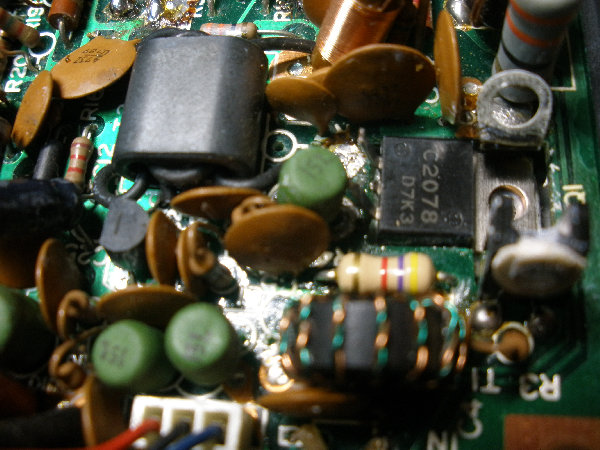

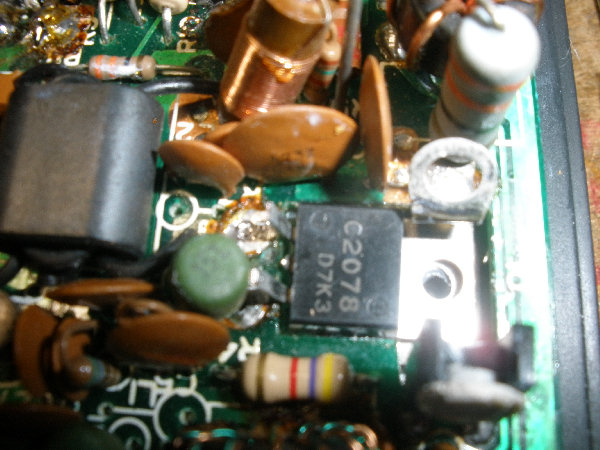

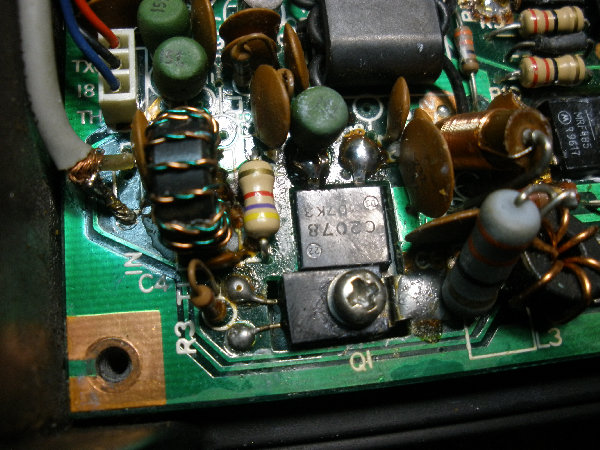

取り付け完了

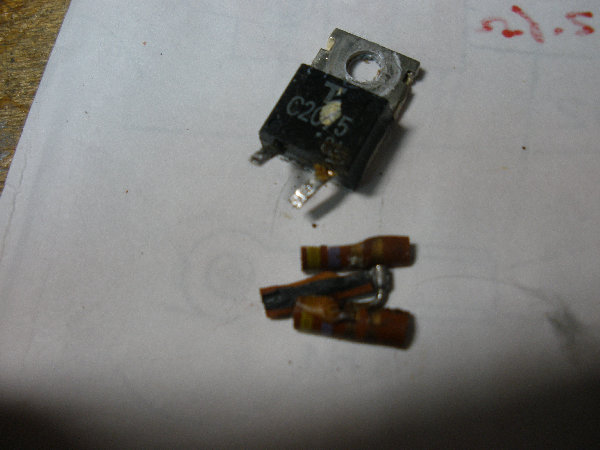

Ｑ1の2ＳＣ2075と焼損した、抵抗です

上手くいかない、2SC-2075のコレクターに出力が出てきません

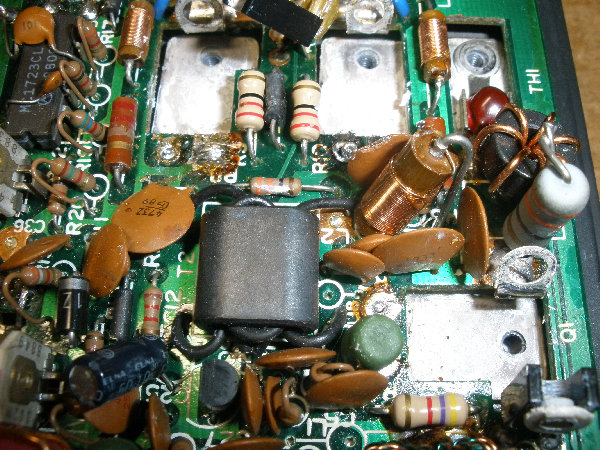

150μHのコイルが怪しいです。手前のダイオードまでは、1.7V電圧がります

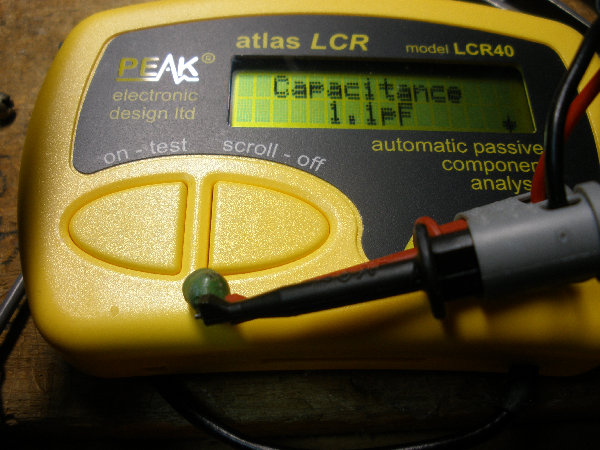

コイルをカットして、LCR測定器でチェック、反応がないです、断線でしょうか

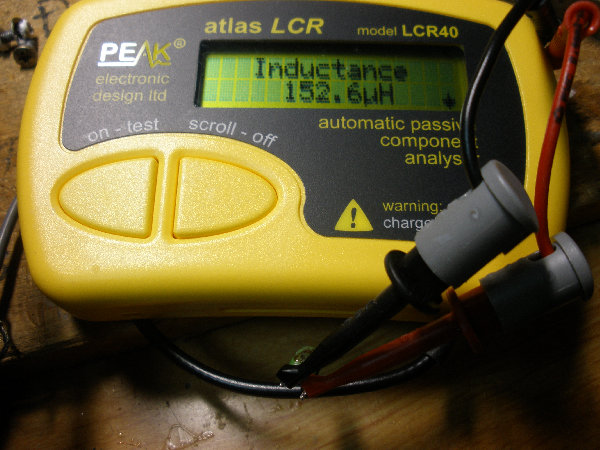

手持ちのコイルは、152.6μHを示しています。これと取り替えます

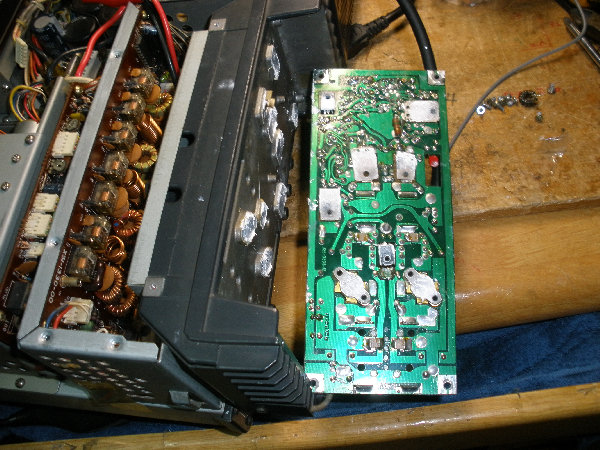

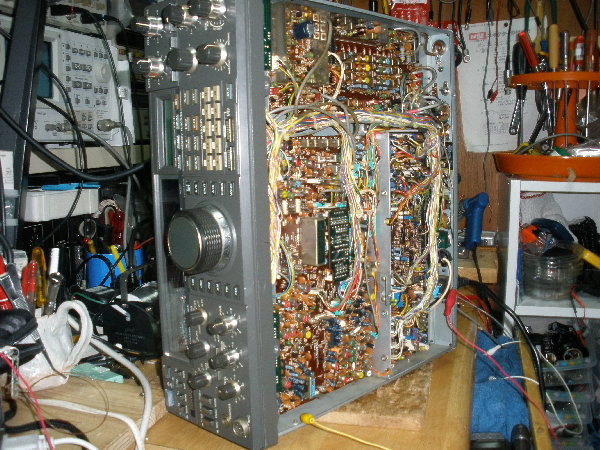

一度放熱板から、基盤を外します、面倒ですね。

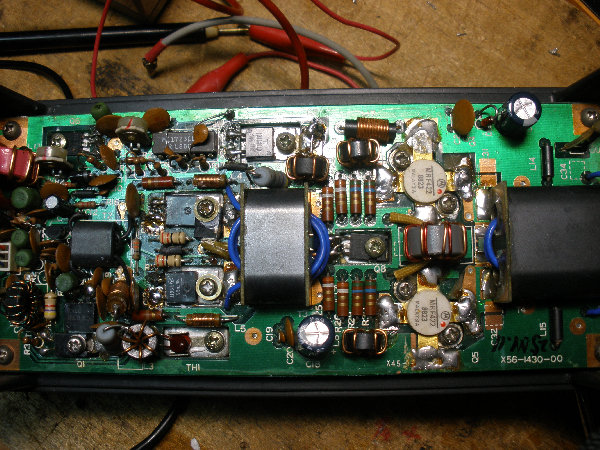

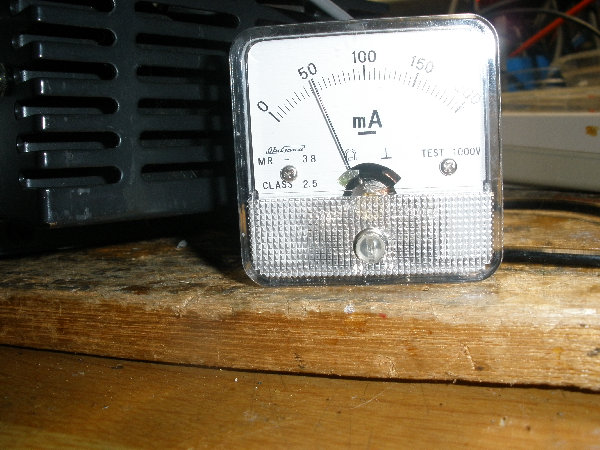

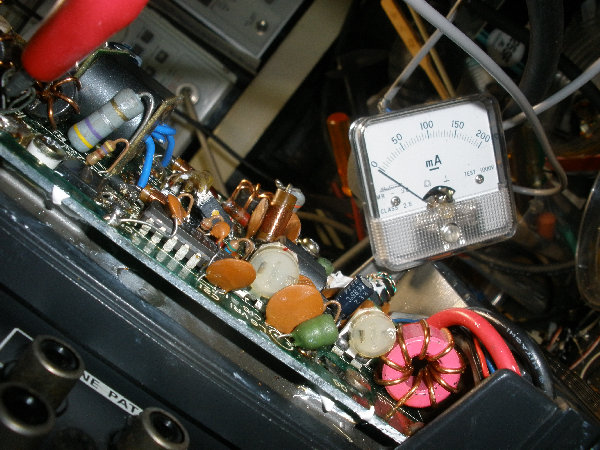

放熱板に再度取り付けて、ドライブのバイアスを調整します、50ｍAです、モードUS Bモード、14.175MHｚ

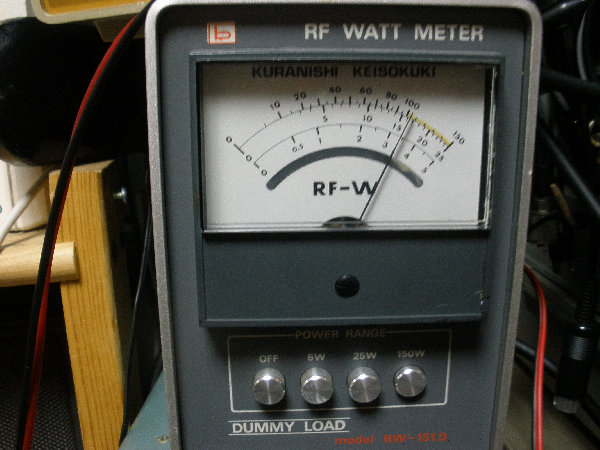

今度は修理完了、14.175MHｚでCW、100W以上を確認です　2017.3.31完了

これでファイナル部の修理に自信が持てます。
