HB9CVを上げました

平成２２年６月６日　日曜日

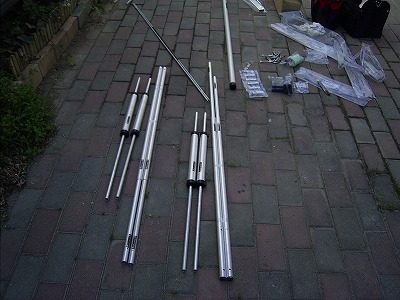

ミニマルチのHB9CVです

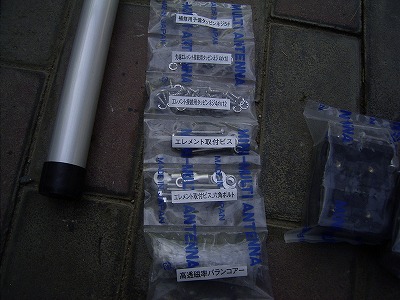

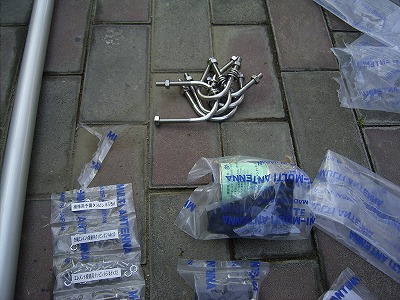

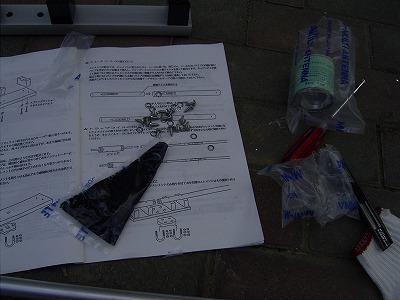

このようにビス、ナット類が取り付け場所に分類されています

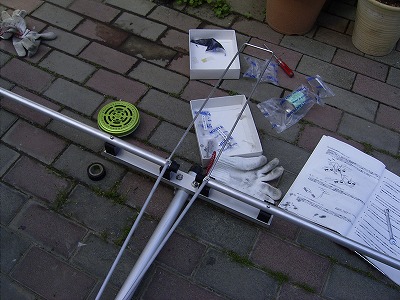

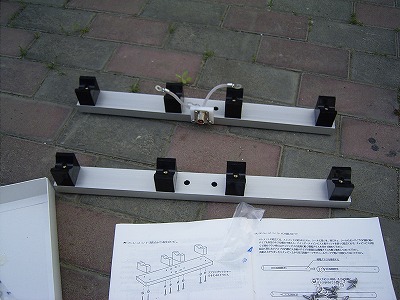

給電部です

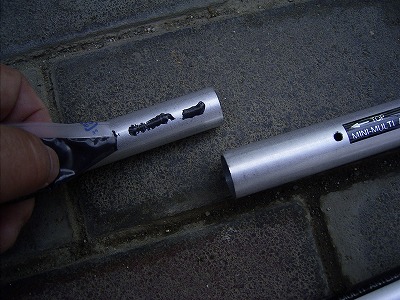

説明書にしたがい、導電するグリスを塗布します

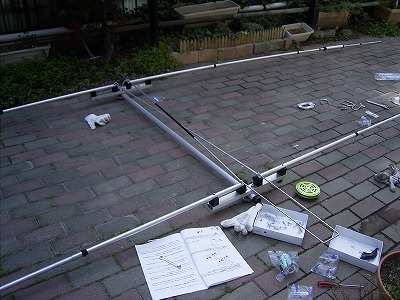

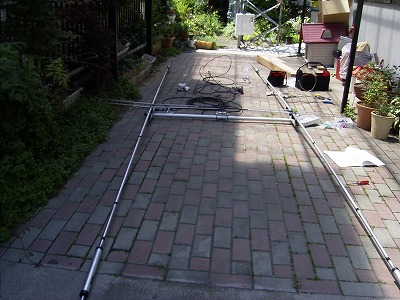

地上で並べてみました

ヘヤピンマッチ部です、組み立てはほんとに楽です、これでSWR大丈夫かな

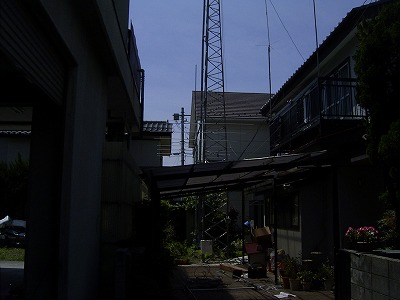

タワーに取り付けです

エレベータキットのお陰で楽に一人で出来ました、エレメント約７ｍ

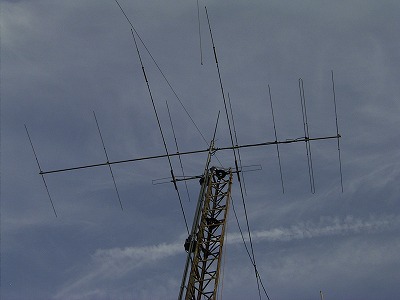

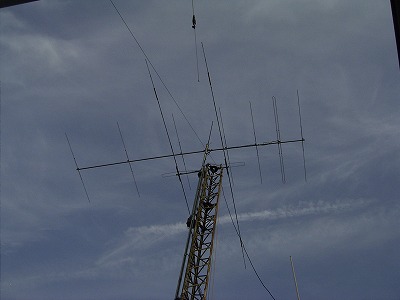

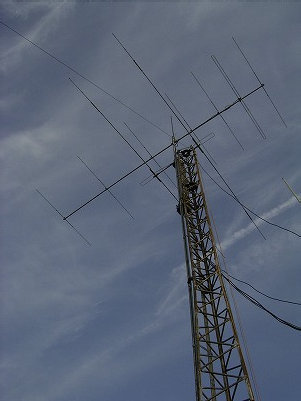

６ｍの７ELE　YAGIの下に取り付け

気になるSWRは、１４．１００〜２５０　１．２から２．０
　　　　　　　　　　２１．１００〜３００　１．３から１．７
　　　　　　　　　　２８．３００〜８００　１．１から１．２
　　　　　　　　　　２８．９００〜　　　　１．３
　　　　　　　　　　２９．７００まで　　 　１．８
２８MHｚと２９MHｚ帯は全体フラットに十分使えます、１４．２１も無調整でごらんの通り

思っていたのとは違い、大変良い結果です、入力はCW５００　PEPで１KW十分です
