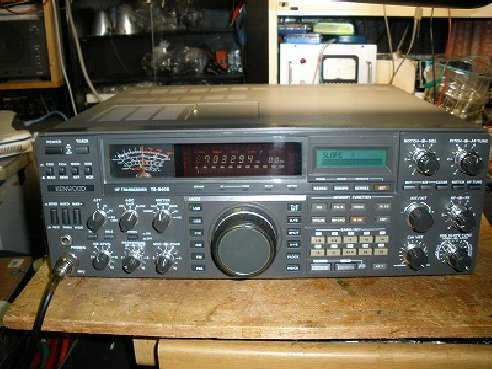

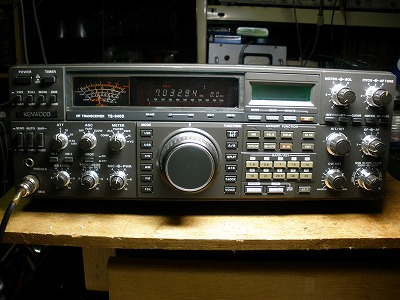

TS-940S 修理
5月オークション 落札品
せっかく直したが新たに問題が、症状 パワーが出ない全モード、全バンド

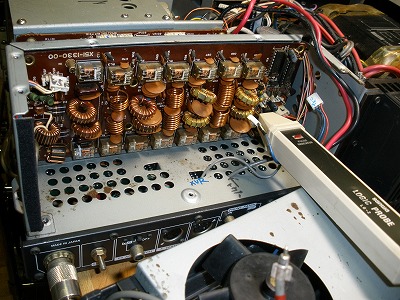

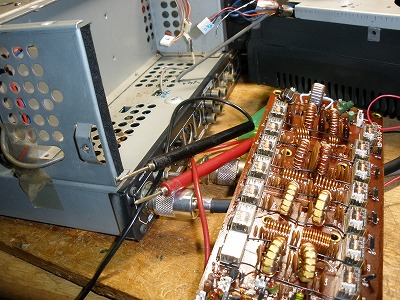

疑ったのは、LPFユニットのXVR端子とTXC端子、TXC端子は送信時、15Vになる、これはOKでした

XVR端子 「L」になっている、これは「HI」ならないと駄目ですが、、、、、

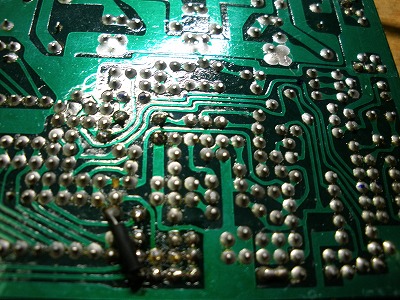

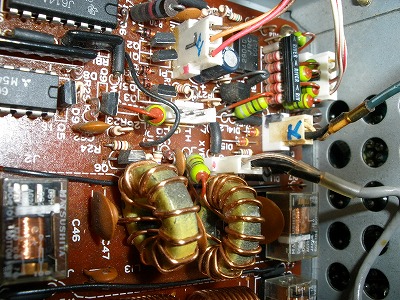

赤丸のところがハンダ不良があるので、丁寧にハンダをもる、

RF基盤のXVR端子は18V   LPFユニットのXVR端子は10V 何とか出たが、まだパワーが出ない。

TXC端子を手で触ると、パワーが出たり、出なかったり、、不安定です、早速、コネクタの端子をハンダで再度、盛る作業とソケット

の洗浄を行いました。そして、、、、パワーが出ました。

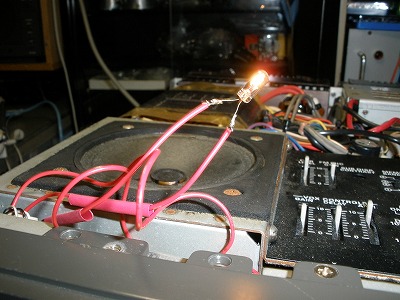

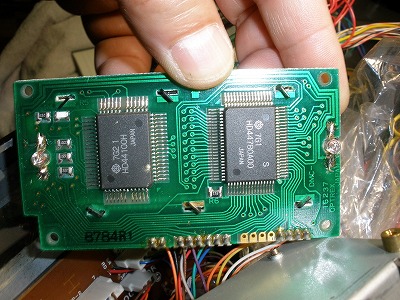

サブディスプレーの照明が消えてましたので、ランプ交換しました、9V 3mmです

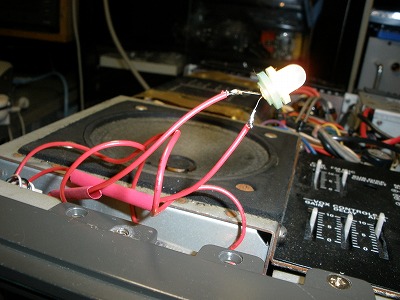

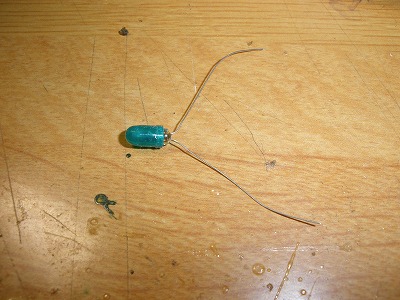

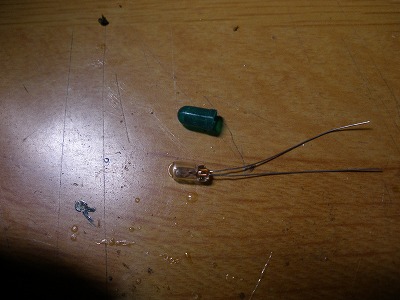

よく質問で、緑の麦球ですかと聞かれますが、通常の電球に緑のキャップを被してあります、ほとんどこの方法です

電球は8Vの電圧が掛かりますので、9Vの3mmを使いました、大きいとキャップが入りません

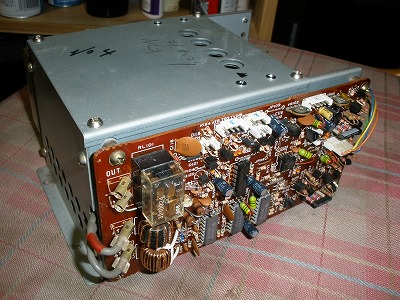

アンテナチューナは動作してませんでしたので取りあえず、手持ちの修理品を使いましたが、イマイチチューナーは分かりません。

使わないと、駄目になるようです、メーカーでは言ってました。
メータの照明も片方が切れてましたので、電球を取り替えました。

ここは12Vの電球です。。。。やはりキャップを被す方法です。

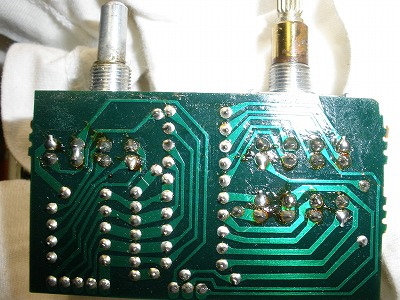

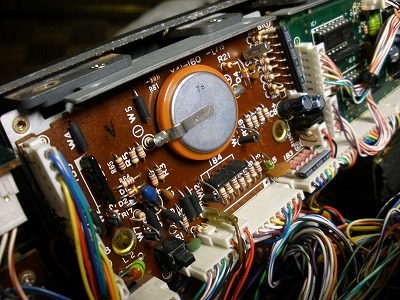

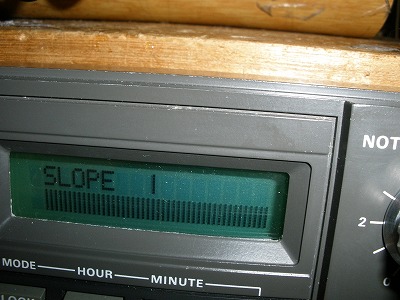

スロープチェーンのローの方が動作不良でした、よく見ると基盤が割れています。

どうして割れたのか不思議です、

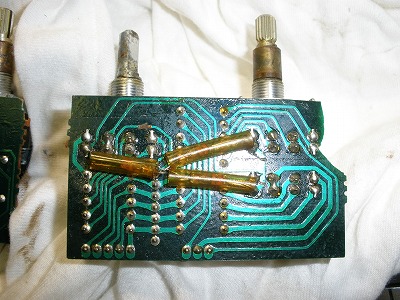

基盤が割れた部分をハンダ処理しました

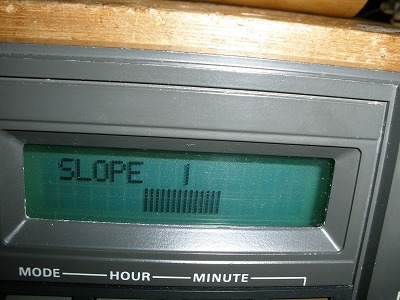

正常に、L Hともに狭まります。

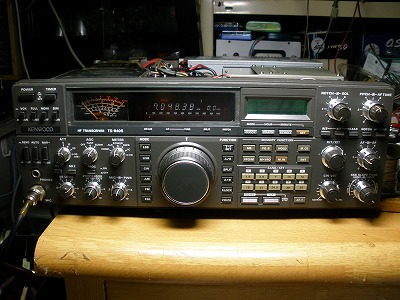

何とか5月から修理を行いようやく動作しましたが

なお、まだ、アッテネータの一部が接触不良と電源部のファンの音が大きいですが。

何とか使えるまでにここまで来ましたが少しエージングを行い様子を見ます、この手の物は、時間が経つと又他の症状が出ますので覚悟を決めないと落胆が大きいです。
