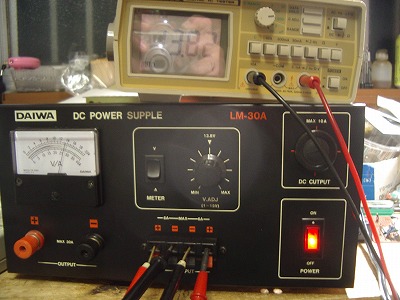

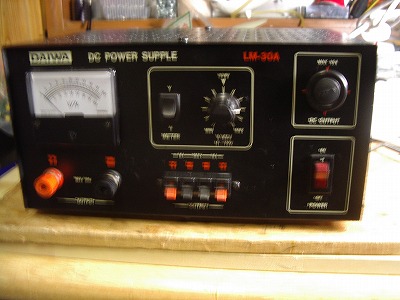

DAIWAのLM−30Aをオークションで入手しました

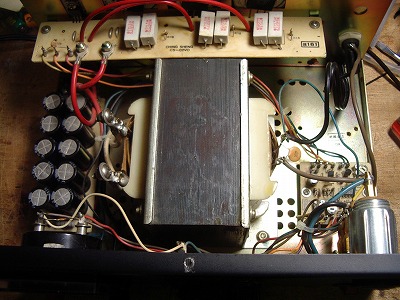

このLM−30Aはトランス型です。私はスイッチング式よりこの方が好きです
故障状況は7Vしか出力が出ません。
この状態で3,900円で落札しました。。。。ローカルに持っている人がいて、修理経験があったためです。

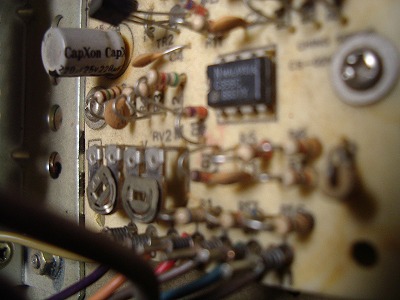

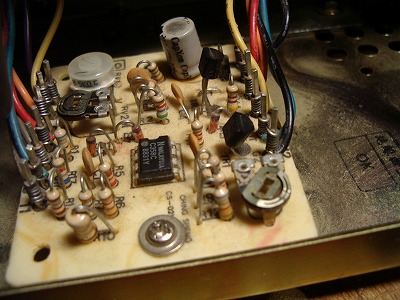

このVR−R1 5KΩが不良の場合があります。チェックしたところ、やはり電圧が出てないです

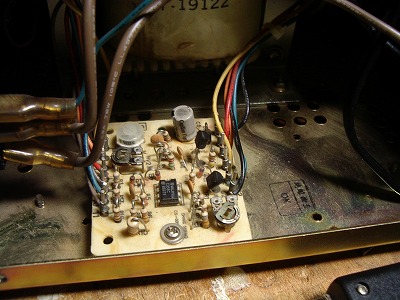

VR1 5KΩからオペアンプ LM358の5番ピンに入り、7番ピンに出力されます
正常であれば7番ピンは13.8Vで約15.6V、16Vで18.01Vぐらいになります。
今回も7番ピンが最大で4.5Vです、これでは10Vにしかなりません。

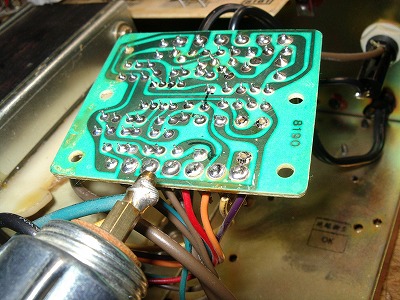

ついでに基盤の怪しいところは半田で再度盛っておきます、古いと劣化があります。

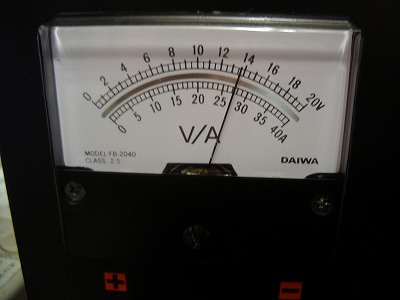

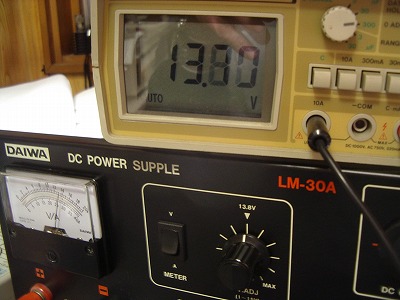

フロントのVRの中心で13.8Vになるようにメータと電圧を調整です、

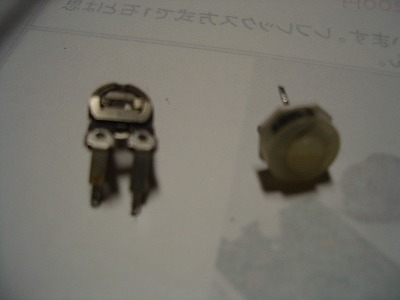

取り替えた、VRです
今回はTRとオペアンプは正常でした。。。。。。。
部品はありましたが
